油圧マニホールド加工はどのように機能しますか?

抽象的な

油圧マニホールド加工油圧システム用のコンパクトで高精度の流体制御ブロックを製造するために使用される重要な製造プロセスです。これらのコンポーネントは、建設機械、産業オートメーション、航空宇宙システム、エネルギー機器で使用される複雑な油圧回路の効率、安全性、信頼性を決定します。この記事では、油圧マニホールドの機械加工の仕組み、主な課題、材料の考慮事項、加工技術、品質管理方法、および専門メーカーが長期的な性能と漏れのない動作を保証する方法について説明します。

目次

• 1. 油圧マニホールド加工の概要
• 2. 加工プロセスの仕組み
• 3. 製造における主要な課題
• 4. マニホールド加工に使用する材料
• 5. 精度と公差の要件
• 6. 加工技術の概要
• 7. 品質管理とテスト
• 8. 産業用途
• 9. Difon によるプロフェッショナルな製造サポート
• 10. よくある質問

1. 油圧マニホールド加工の概要

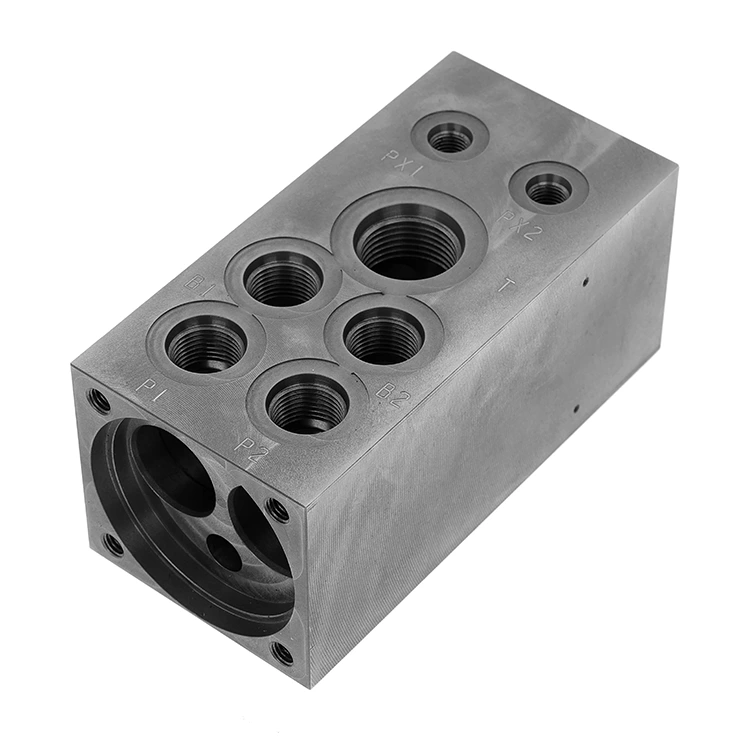

油圧マニホールドは、油圧システム内のポンプ、バルブ、アクチュエータ、およびリザーバの間で流体の流れを導くように設計されたブロックです。複数のホースや継手を使用する代わりに、マニホールドは単一の固体ブロック内にチャネルを統合します。これにより、漏れ箇所が減少し、システムのコンパクトさが向上し、信頼性が向上します。

油圧マニホールド加工とは、金属ブロック内に内部流路、バルブポート、シール面を作成する精密な CNC 製造プロセスを指します。このプロセスの精度は、システムのパフォーマンスと安全性に直接影響します。

2. 加工プロセスの仕組み

油圧マニホールドの加工には、高度に制御されたいくつかの段階が含まれます。各ステップには精密エンジニアリングと高度な CNC 機器が必要です。

1. 設計とエンジニアリング– 油圧回路図は、流路、ポート、取り付け面を定義する 3D CAD モデルに変換されます。
2. 材料の準備– 高強度のアルミニウム、スチール、またはステンレススチールのブロックが選択され、適切なサイズに切断されます。
3. CNCプログラミング– 正確な穴あけとフライス加工を保証するために、CAM ソフトウェアを使用してツールパスが生成されます。
4. 深穴加工– 内部流路は特殊な穴あけ技術を使用して作成されます。
5. フライス加工とポーティング– バルブキャビティ、ネジ付きポート、および取り付けインターフェイスが機械加工されています。
6. バリ取りと洗浄– 内部通路は切粉を除去し、汚染を防ぐために洗浄されます。

流体効率を確保し、圧力損失や漏れを防ぐために、各段階を厳密に制御する必要があります。

3. 製造における主要な課題

油圧マニホールドの加工は、厳格な機能要件と構造要件があるため、非常に複雑です。

• 内部チャネル精度:わずかな逸脱でも、油圧の流れのダイナミクスが混乱する可能性があります。
• 漏れ防止：シール面は完全な平坦性と仕上げを維持する必要があります。
• 切りくずの除去:内部通路が深いため、加工後の洗浄が困難になります。
• 熱変形:加工中に発生する熱は、寸法安定性に影響を与える可能性があります。

4. マニホールド加工に使用する材料

材料の選択は、性能、耐久性、コスト効率において重要な役割を果たします。

• アルミニウム合金:軽量で耐腐食性があり、移動式油圧システムに広く使用されています。
• 炭素鋼:耐久性の高い産業用途に適した高強度。
• ステンレス鋼：過酷な環境に耐える優れた耐食性。

5. 精度と公差の要件

油圧マニホールドには、多くの場合ミクロン以内の非常に厳しい公差が必要です。表面粗さ、直角度、同心度は、油圧シールと流れ効率に直接影響します。

メーカーは、多軸制御を備えた高度な CNC マシニング センターを使用して、生産バッチ全体での再現性と精度の一貫性を確保しています。

6. 加工技術の概要

7. 品質管理とテスト

油圧マニホールドの生産には品質保証が不可欠です。製造業者は次のような厳格な検査手順を実施しています。

• 三次元三次元測定機（CMM）検査
• 圧力漏れ試験
• 表面粗さ解析
• 流路検証

極端な条件下での安全な動作を保証するために、各マニホールドは圧力および密閉テストに合格する必要があります。

8. 産業用途

油圧マニホールドは、流体動力制御が不可欠な幅広い業界で使用されています。

• 建設機械（ショベルカー、ローダー）
• 産業用オートメーションシステム
• 航空宇宙用油圧制御システム
• 海洋および海洋機器
• エネルギーおよび発電システム

9. Difon によるプロフェッショナルな製造サポート

高品質の油圧マニホールド加工には、高度な設備だけでなく、エンジニアリングに関する深い専門知識も必要です。ディフォン油圧システム向けの精密 CNC 加工ソリューションを専門とし、複雑な産業要件に合わせたカスタム マニホールド設計を提供します。

プロトタイプ開発から量産まで、Difon は厳格な寸法管理、最適化された流れ設計、信頼性の高いシール性能を保証します。厳しい動作環境に対応するために、各製品は厳格な検査を受けています。

安定したパフォーマンス、漏れリスクの低減、高効率の油圧ソリューションをお探しの場合、Difon はエンドツーエンドの製造機能でプロジェクトをサポートできます。お問い合わせ今日は、油圧マニホールドの加工要件についてご相談ください。

10. よくある質問

Q1: 油圧マニホールドの主な目的は何ですか?
油圧マニホールドは、油圧システム内の流体の流れを指示および制御し、複数の外部ホースを交換して漏れのリスクを軽減します。

Q2: 加工精度はなぜそれほど重要ですか?
たとえ小さな偏差であっても、高圧流体力学による圧力損失、非効率、またはシステム障害を引き起こす可能性があります。

Q3: 油圧マニホールドに最適な材質はどれですか?
それはアプリケーションの要件によって異なります。軽量システムにはアルミニウムが一般的ですが、高圧環境にはスチールが使用されます。

Q4: メーカーはどのようにして漏れがないことを保証しますか?
模擬作業条件下での精密機械加工、表面仕上げ、圧力試験を経て。

Q5: Difon はカスタムマニホールド設計に対応できますか?
はい。 Difon は、お客様の油圧システム要件に基づいて完全にカスタマイズされた加工ソリューションを提供します。
