油圧バルブ ブロックはシステムのパフォーマンスと信頼性をどのように向上させますか?

抽象的な

油圧システムは産業機械、建設機械、自動化ラインなどで広く使用されています。これらのシステムの中心には、重要なコンポーネントがあります。油圧バルブブロック。この記事では、油圧バルブ ブロックがどのように機能するか、油圧バルブ ブロックが不可欠である理由、および漏れ、非効率、メンテナンスの複雑さなどの一般的な顧客の問題点を解決する方法を理解するための包括的なガイドを提供します。このガイドでは、設計原則、材料の選択、およびアプリケーションのシナリオを検討することで、バイヤーとエンジニアが適切なソリューションを選択する際に情報に基づいた意思決定を行うのに役立ちます。

目次

• 1. 油圧バルブブロックとは何ですか?
• 2. 油圧バルブブロックはどのように機能しますか?
• 3. 産業用途における主な利点
• 4. お客様の共通の問題点と解決策
• 5. 材料と製造上の考慮事項
• 6. 設計最適化のヒント
• 7. アプリケーションシナリオ
• 8. 比較: 統合システムと従来のシステム
• 9. 適切なサプライヤーの選び方
• 10. よくある質問

1. 油圧バルブブロックとは何ですか?

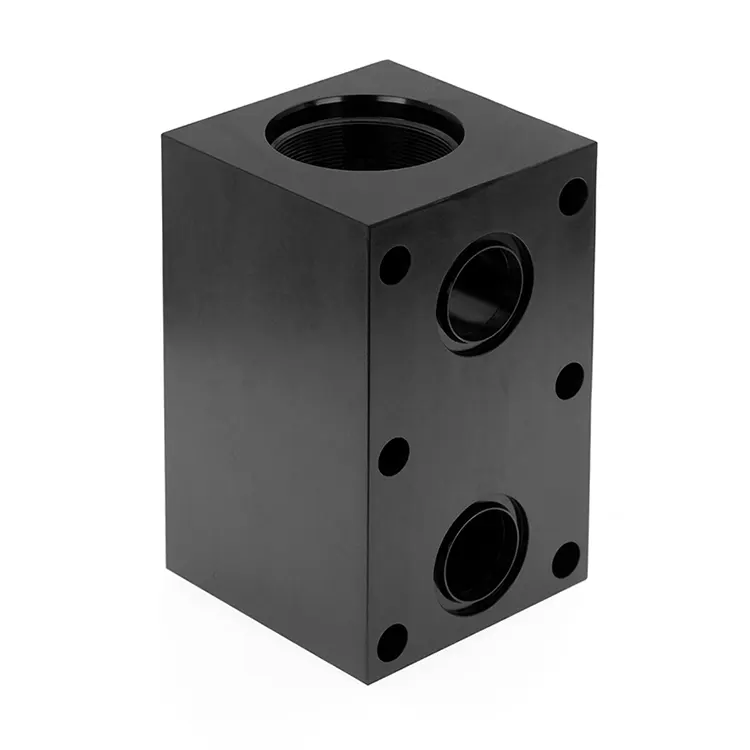

マニホールド ブロックとも呼ばれる油圧バルブ ブロックは、単一のコンパクトなユニット内に複数の油圧バルブを収容するように設計された、精密に機械加工された金属部品です。外部配管を介してバルブを接続する代わりに、バルブ ブロックは内部で流路を統合し、システム アーキテクチャを大幅に簡素化します。

これらのブロックは通常、圧力要件や動作環境に応じて、アルミニウム、鋼、またはダクタイル鋳鉄から製造されます。複数の制御機能を 1 つのユニットに統合することで、油圧バルブ ブロックはシステム効率を向上させ、潜在的な故障点を減らします。

2. 油圧バルブブロックはどのように機能しますか?

油圧バルブ ブロックは、圧力リリーフ バルブ、方向制御バルブ、流量制御バルブなどのさまざまなバルブを接続する内部チャネルに流体の流れを導くことによって機能します。これらのチャネルは、圧力損失を最小限に抑え、正確な制御を確保するために慎重に設計されています。

• 流体は入口ポートを通ってブロックに流入します
• 内部通路により流体が特定のバルブに送られます
• バルブは圧力、方向、流量を調整します
• 流体は指定された出口ポートから排出されます

この統合設計により、複雑な外部チューブが不要になり、取り付け時間と漏れリスクの両方が軽減されます。

3. 産業用途における主な利点

油圧バルブ ブロックには、運用効率と信頼性の問題に直接対処するいくつかの利点があります。

• 漏れの減少:外部接続が少ないほど、潜在的なリークポイントが少なくなります
• コンパクトなデザイン:機械レイアウトのスペースを節約します
• 効率の向上:流路の最適化により圧力損失を低減
• メンテナンスコストの削減:シンプルなシステム構造によりダウンタイムを削減
• 信頼性の向上:統合設計により故障リスクを最小限に抑える

4. お客様の共通の問題点と解決策

5. 材料と製造上の考慮事項

材料の選択は、油圧バルブ ブロックの耐久性と性能において重要な役割を果たします。

• アルミニウム：軽量、耐腐食性、中圧に適しています
• 鋼鉄：高強度、高圧システムに最適
• ダクタイル鋳鉄:優れた耐久性と耐振動性

高度な CNC 加工により、内部チャネルの正確な穴あけが保証されます。ディフォンでは、流れ効率に直接影響を与える寸法精度と滑らかな内面を保証するために、厳格な品質管理プロセスを実施しています。

6. 設計最適化のヒント

油圧バルブ ブロックの設計を最適化すると、システムのパフォーマンスが大幅に向上します。

• 乱流を軽減するために内部チャネルでの急な回転を最小限に抑えます。
• 漏れを防ぐために適切なシール面を確保してください
• メンテナンスやバルブ交換が容易な設計
• シミュレーション ツールを使用して流れのダイナミクスを分析する

多くの場合、特定の運用要件を満たすためにカスタマイズが必要になります。適切に設計されたブロックは、エネルギー消費を削減し、システムの寿命を延ばすことができます。

7. アプリケーションシナリオ

油圧バルブ ブロックは、さまざまな業界で広く使用されています。

• 建設機械（ショベルカー、ローダー）
• 農機具
• 産業用オートメーションシステム
• 資材運搬装置
• 海洋および海洋システム

その多用途性により、移動式油圧システムと固定式油圧システムの両方において重要なコンポーネントとなっています。

8. 比較: 統合システムと従来のシステム

9. 適切なサプライヤーの選び方

信頼できるサプライヤーを選択することは、製品の品質と長期的なパフォーマンスを保証するために非常に重要です。次の要因を考慮してください。

• 精密機械加工の経験
• カスタマイズ機能
• 品質管理基準
• 材料選択の専門知識
• 技術サポートとアフターサービス

ディフォン は、高品質の油圧コンポーネントを専門とする信頼できるメーカーです。高度な CNC 技術と厳格な検査プロセスにより、Difon はさまざまな産業ニーズに合わせた信頼性の高いカスタマイズされた油圧バルブ ブロック ソリューションを提供します。

詳細については、製品ページをご覧ください。
油圧バルブブロック製品ページ

10. よくある質問

Q1: 油圧バルブブロックの主な機能は何ですか?

複数の油圧バルブを 1 つのユニットに統合し、流体の流れ、圧力、方向を効率的に制御します。

Q2: 油圧バルブブロックはカスタマイズできますか?

はい、ほとんどのメーカーは、ポート構成やバルブ統合などのシステム要件に基づいたカスタム設計を提供しています。

Q3: 高圧用途に最適な材料は何ですか?

強度が高く、圧力下での変形に対する耐性があるため、一般にスチールが好まれます。

Q4: バルブブロックはどのように漏れを低減しますか?

外部の配管と接続を排除することで、潜在的な漏れ箇所が大幅に減少します。

Q5：メンテナンスは大変ですか？

いいえ、統合された設計により、従来のシステムと比較してメンテナンスが簡素化され、ダウンタイムが短縮されます。

結論

油圧バルブ ブロックは、最新の油圧アプリケーションにおけるシステムの効率、信頼性、コンパクト性を向上させるために不可欠です。漏れ、複雑さ、非効率などの一般的な問題に対処することで、産業運営に合理化されたソリューションを提供します。

高性能でカスタマイズされた油圧バルブ ブロック ソリューションをお探しの場合は、ディフォンは、お客様のニーズを満たす専門知識と製造能力を提供します。お問い合わせ今日は、プロジェクトの要件について話し合い、油圧システムのパフォーマンスを最適化する方法を見つけてください。
