Difon Machinery における四角形から円形への移行板金部品の CNC 曲げ

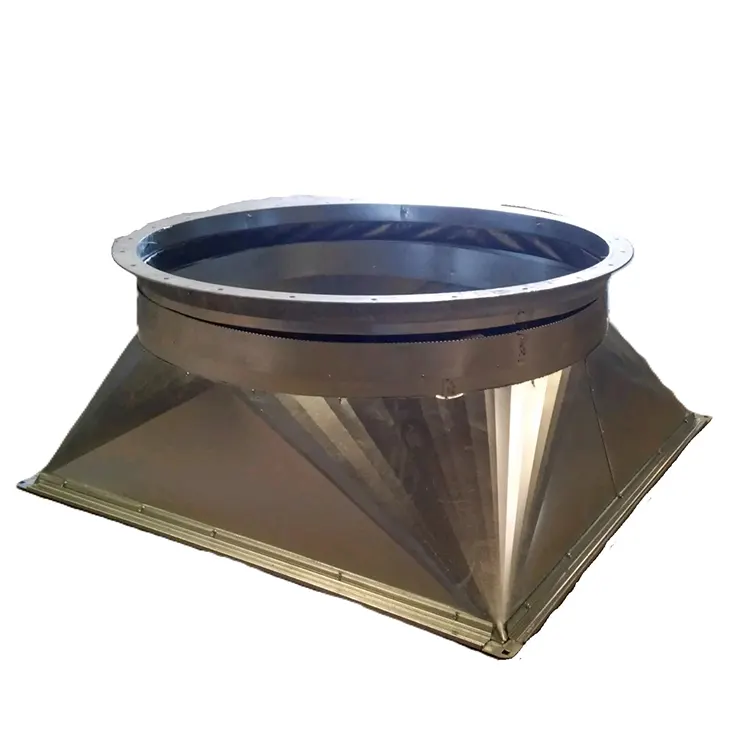

換気システム、化学流体移送、環境保護装置などの業界のメーカーは、多くの場合、精密な正方形から円形への移行部品を必要とします。角形や角形のダクト・配管と円形のダクト・配管を接続する部品で、空気の流れをスムーズにし、流体抵抗を低く抑え、漏れを防止する必要があります。 Difon Machinery Co., Ltd. は、この複雑な板金成形アプリケーション向けに特別に設計された CNC 曲げサービスの信頼できるプロバイダーです。当社の主な製品には、商業用 HVAC ダクト用の小型のものから、工業用化学物質移送パイプライン用の大型のものまで、カスタムおよびセミカスタムの角形から円形への移行部品が含まれます。これらの移行パーツを Difon から購入すると、複数のコンポーネントをつなぎ合わせたり、手作業を行ったりする手間が省けます。また、これらの部品がシステム全体の効率にどのような影響を与えるか、またシステムがどのくらい持続するかについて知っているパートナーも得られます。

これらの四角形から円形への移行パーツは単純な「コネクタ」のように見えるかもしれませんが、その設計と製造はシステムの効率、安全性、寿命に直接影響します。 HVAC では、切り替えが適切に行われないと乱気流が発生する可能性があり、より多くのエネルギーを消費し、より多くの騒音が発生します。化学流体の移送では、不均一な継ぎ目や不均一な壁の厚さが漏れを引き起こす可能性があり、これらは安全上の危険と廃棄物をもたらします。多くの標準的な板金サプライヤーには、正方形から円形への移行に関する専門知識が不足しており、多くの場合、精度に妥協が生じます。 Difon の特殊な CNC 曲げプロセスは、この形状特有の課題を克服するために特別に設計されています。材料にしわが寄ったり、薄すぎたり、構造が弱くなったりすることなく、角張った (正方形/長方形) から湾曲した (円形) にスムーズに移動します。当社のプロセスは、エンジニアリングの精度と実際のパフォーマンスの両方を実現するように設計されています。当社が製造するすべてのトランジション パーツは、四角形や円形のコンポーネントに完璧にフィットするだけでなく、空気、水、または化学流体を移動させる場合でも、システム全体の動作を向上させるのに役立ちます。

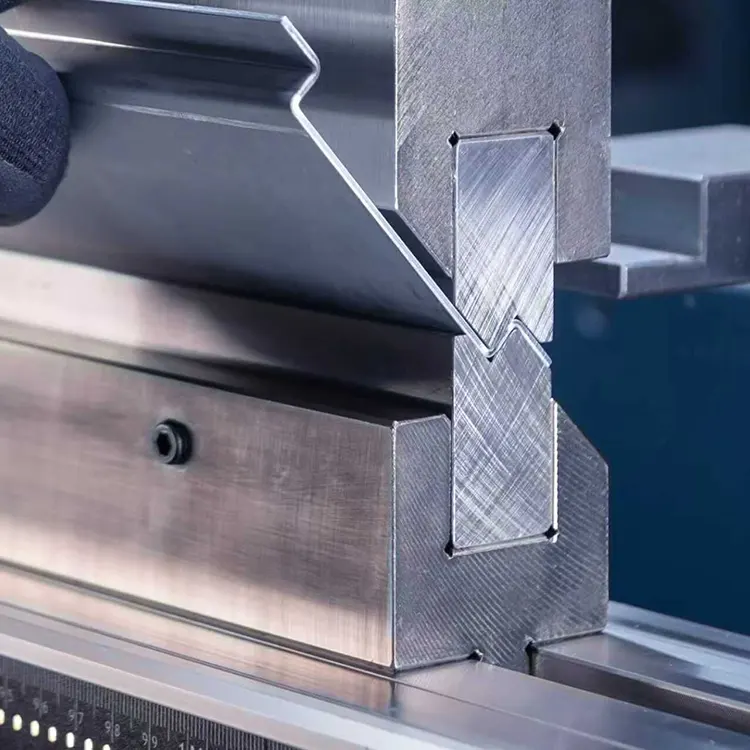

正方形から円形への移行パーツの製造は、設計、製造、仕上げという厳密な 3 段階のワークフローに従い、最初から最後までシステムへのシームレスな統合を保証します。このワークフローは形状本来の複雑さに対処し、詳細な設計の最適化から始まります。標準的な曲げパーツは単純な 2D 形状に従いますが、正方形から円形への移行には正確な 3D モデリングが必要です。このプロセスでは、「展開パターン」、つまり目的の遷移形状に曲げられる平らなシート メタル レイアウトの正確な計算が必要です。 Difon のエンジニアリング チームは、高度な CAD ソフトウェアを利用して移行部分の 3D モデルを作成します。次に、有限要素解析 (FEA) を実行して、材料が曲げられたときにどのように作用するかを確認します。このシミュレーションは、潜在的な問題を早期に発見します。たとえば、200 mm 角のダクトから 150 mm の丸パイプへの移行部分の半径が 1 か所で狭すぎる場合、FEA では材料のしわが表示されます。私たちのチームはプロファイルを調整して遷移半径を少し大きくし、金属がストレスなくスムーズに曲がるようにします。また、お客様のチームと協力して、設計がシステムのニーズに適合しているかどうかを確認します。高温の HVAC システム内で移行する場合は、反りを防ぐために材料の厚さを調整します。腐食性の化学薬品の場合は、損傷に強い合金グレードを選択します。この設計段階は予備的なものではなく基礎的なものであり、曲げプロセスをスムーズかつ成功させるために重要です。最近のクライアントとの取り組みでは、当社の FEA 分析により、生産開始前の初期移行設計における潜在的な漏れポイントが特定され、解決されました。設計が完了したら、CNC ベースのセグメント曲げに進みます。これは、正方形から円形へのスムーズな移行にとって最も重要なステップです。単純な U ベンドまたは L ベンドには単軸 CNC マシンのみが必要ですが、正方形から円形への移行には多軸 CNC マシンが必要です。これらの機械は、板金のさまざまな部分にわたって圧力と角度を調整できます。プログラム可能なバックゲージとリアルタイムの角度監視センサーを備えています。典型的な部品でどのように機能するかは次のとおりです。たとえば、厚さ 1.5 mm の亜鉛メッキ鋼板が 250 mm 角から 200 mm 円形に移行する場合です。まず、フラット展開パターンをマシンのワークテーブルにロードします。 CNC システムは 3D 設計ファイルを使用して、8 ～ 12 個の「曲げセグメント」をマッピングします。それぞれが遷移の小さな部分です。セグメントごとに、機械がバックゲージを調整して金属を正確に配置します。次に、適切な圧力を加えてセグメントを特定の角度に曲げます。各セグメント間で、角度センサーが曲げが正確かどうかをチェックします。セグメントが 0.3°でもずれている場合、機械は次のセグメントの圧力を自動的に調整します。このセグメント化された方法により、金属が急激な形状変化に抵抗する「材料記憶」が回避されます。これにより、鋭い不連続性や材料の変形がなく、正方形から円形への滑らかで連続的な移行が実現します。

パーツをすぐに統合できる状態にあることを確認するために、精密なキャリブレーションと継ぎ目の仕上げが行われます。\—これらの手順により、正方形から円形への移行パーツがシステムですぐに使用できるようになります。まず、レーザー輪郭スキャナーを使用して部品の表面全体をマッピングします。このマップを元の 3D 設計ファイルと比較して、遷移曲線が一貫していて、正方形の端が標準のダクト/パイプ サイズに適合していることを確認します。継ぎ目が必要な部分には、ステンレスやアルミの場合はTIG溶接、亜鉛メッキ鋼の場合はスポット溶接を使用します。次に、継ぎ目を滑らかに研磨して、空気の流れや流体の流れを妨げる可能性のある凹凸を取り除きます。さらに、バッチごとに寸法適合性チェックが行われます。標準的な角ダクトと丸パイプに移行部分を接続し、細い隙間ゲージで隙間をチェックします。ギャップが 0.1mm を超えている場合は、次のパーツのセットの曲げパラメータを調整します。液体を運ぶ部品の場合は、圧力テストを追加します。部品を密閉し、水または空気で満たし、システムの最大動作圧力の 1.2 倍で漏れがないかチェックします。これにより、トランジションの継ぎ目から液体が浸透しないことが保証されます。

Difon を選択する主な利点は、システムの互換性を確保するための包括的なアプローチです。多くのお客様が既存の四角形や円形のコンポーネントを持って当社に来られます。彼らは、カスタム移行パーツが古いシステムに適合しないことを心配しています。この懸念に対処するために、当社ではオンサイトまたはリモートの「寸法検証」サービスを提供しています。技術者を派遣して既存のダクト/パイプを測定するか、デジタルノギスを使ってご自身で測定する手順を説明します。次に、コンポーネントの小さな違いに合わせてトランジション パーツのデザインを調整します。たとえば、正方形のダクトの辺の長さが 252 mm の場合、それに合わせて開発パターンを変更し、正確にフィットするようにします。また、取り付けに関するガイダンスも提供しています。すべての注文には簡単な説明書が付属しています。部品の位置合わせに関する明確な指示が提供され、推奨される留め具が指定されています。当社の技術チームは、設置に関する質問に電話またはビデオ通話で答えることもできます。これは、当社のサービスを際立たせるサポートレベルです。

通常の顧客は、四角形から円形への移行部品のカスタム生産スケジュールと在庫管理プログラムの恩恵を受けることができます。月に 500 ユニットを製造している HVAC メーカーの場合、毎月出荷の定期注文を設定できます。当社では完成部品を温度管理された倉庫に保管しています。湿気により亜鉛メッキ鋼板やアルミニウムが損傷されることはありません。弊社のラピッド プロトタイピング サービスで開発サイクルを加速します。新しい換気システムを開発していて、気流をテストするために 1 つのサンプル トランジション パーツが必要な場合は、弊社の小規模バッチ CNC ラインを使用して 3 ～ 5 営業日で作成できます。これにより、大量に注文する前にパフォーマンスを確認できます。当社のシステムは、お客様の注文履歴の詳細な記録を保持します。 6 か月前に購入した部品を再注文する必要がある場合、当社にはすでに設計ファイルと材料仕様書があります。これにより、新規受注に比べてリードタイムが約30％短縮されます。

四角形から円形への移行パーツは単なるコネクターではありません。これらはシステムのパフォーマンスにとって重要です。これらは、システムのスムーズ、安全、信頼性の高い動作を保証するための重要なコンポーネントです。特殊な CNC 曲げ、設計の最適化、材料の専門知識、互換性への取り組みを組み合わせることで、すべての移行部品がお客様の寸法と性能の要件を確実に満たします。商業用 HVAC ネットワーク、工業用化学パイプライン、集塵システムのいずれを構築している場合でも、当社の四角形から円形への移行部品は、四角形と円形のコンポーネント間のギャップをシームレスに橋渡しします。あなたの具体的なニーズについて話したいですか?サンプル部品を要求しますか?私たちの施設を見に来ませんか？私たちのチームにお問い合わせください。平らな金属板をどのようにして精密部品に加工し、業務の効率性と信頼性を確保するかを直接見ることができます。
