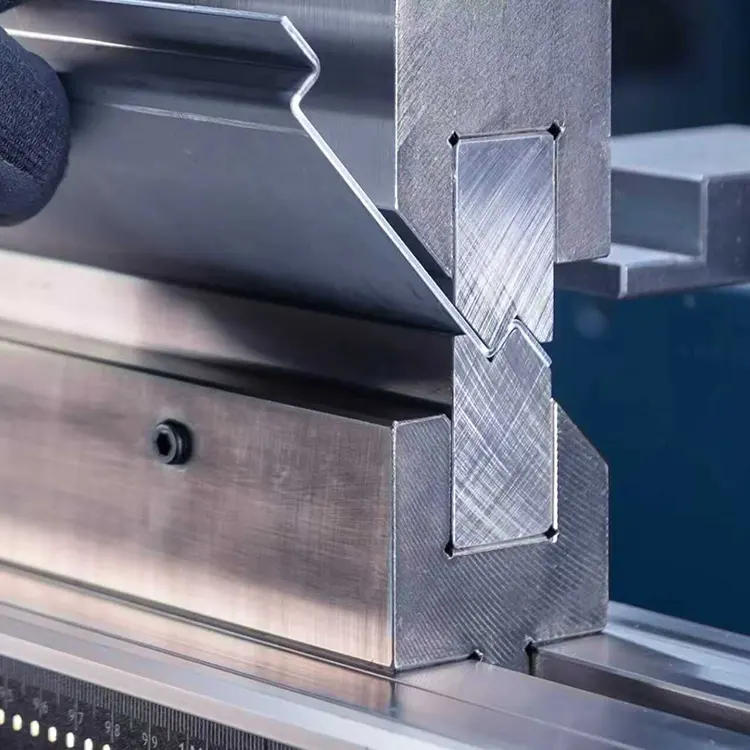

板金オフセット曲げ

Difon Machinery における板金オフセット曲げ部品の CNC 曲げ

電子機器の筐体、産業用キャビネット、医療機器のフレームなどの業界のメーカーは、多くの場合、正確にオフセットが制御された板金部品を必要とします。これらの部品は、不一致のアセンブリ表面間の隙間を埋めたり、内部コンポーネントに構造的な間隔を作成したりします。 Difon Machinery は、位置合わせの問題を解決する精密板金オフセット曲げサービスを専門としています。当社は、段付き電子ブラケット サポート、オフセット キャビネット ディバイダー、千鳥状医療機器取り付けプレートなどの用途にカスタムおよびセミカスタムのオフセット曲げソリューションを提供します。各部品は高度な CNC 曲げ技術で作られており、正確なオフセット サイズと一貫した角度を実現します。これにより、既存の組立ラインにスムーズに適合します。オフセット部品に関して Difon と提携することで、手動による調整や複数のコンポーネントの組み立てが不要になり、生産プロセスが合理化されます。これにより、製品のフィット感、機能性が向上し、組み立て時間が短縮されます。

シート メタルのオフセット曲げは、単なる標準的な曲げの一種ではなく、同じ平面上にない表面で部品を位置合わせするという一般的な製造上の問題を解決するための特殊なプロセスです。電子デバイスを考えてみましょう。熱の問題を避けるために、金属シャーシの上に回路基板を 10 mm オフセットするブラケットが必要になる場合があります。産業用キャビネットには、シール ガスケットを取り付けるために 5 mm オフセットの仕切りが必要になる場合があります。医療カートでは、既存のハードウェアと連携するために 3 mm オフセットの取り付けプレートが必要になる場合があります。標準的な曲げサービスでは、これらの正確な要件を満たせないことがよくあります。オフセットの深さや角度が一貫性のない部品を作成するため、現場で調整する必要があり、時間が無駄になり、部品が損傷する危険があります。ディフォンのオフセット曲げ工場では、単に「部品をオフセットして曲げる」だけではありません。お客様の特定の組み立てニーズに合わせて各オフセットを設計します。このプロセスは、部品と他のコンポーネントとの相互作用を分析することから始まります。つまり、表面間にどのようなギャップが必要ですか?オフセットは重量を保持しますか、それとも単に間隔を追加するだけですか?オフセットは事前に開けられた穴と一致する必要がありますか?このアセンブリ中心のアプローチにより、当社が納品するすべてのオフセット部品が初回適合を確実に達成します。手戻りや生産スケジュールの遅延はありません。

当社の板金オフセット曲げサービスは、精度と互換性を重視した 3 段階のワークフローから始まります。このプロセスは、オフセット要件の詳細な分析から始まります。標準的な曲げでは部品の寸法のみに焦点を当てますが、シート メタルのオフセット曲げでは部品のアセンブリ コンテキスト全体をマッピングする必要があります。たとえば、19 インチ サーバー ラック用のオフセット ブラケットが必要な場合、当社のエンジニアリング チームはまずラックの内寸、ブラケットが耐えられる重量、既存の取り付け穴の位置を確認します。次に、2D CAD ソフトウェアを使用して「オフセット設計図」を作成します。これは、パーツの長さ、幅、オフセットの深さをリストするだけでなく、他のコンポーネントと位置合わせするための基準点もマークします。ブループリントには、「オフセット方向」、「オフセット許容値」、「曲げシーケンス」などの重要な詳細が含まれています。垂直方向と水平方向の両方のオフセットがあるキャビネットの仕切りなど、複数のオフセットを持つ複雑な部品の場合は、3D レンダリングを作成します。これらは部品が最終アセンブリにどのように適合するかを示すため、生産を開始する前に位置合わせの問題を発見します。このマッピング手順により、オフセット曲げプロセスが一般的なルールだけでなく、独自のアセンブリ ニーズに適合することが確認されます。

オフセットの設計図が完成したら、多軸 CNC 曲げに移り、正確なオフセットを作成します。この段階では、精度を保証するために当社の専門機器を活用します。基本的な 3 軸 CNC ベンディングマシンは一貫したオフセット制御に苦労しますが、当社では 6 軸 CNC ベンディングマシンを使用しています。これらにはデュアル バックゲージとリアルタイム オフセット監視センサーが備わっています。オフセット曲げの 2 つの重要な点、「オフセットの深さ」と「オフセットの角度」を調整できます。厚さ 1.5 mm の冷間圧延鋼から 5 mm の垂直オフセット ブラケットを作成しているとします。 CNC システムは明確なシーケンスに従います。まず、金属シートを主バックゲージに合わせて最初の曲げ点に当てます。次に、110 bar の圧力をかけて 90° 曲げます。これがオフセットの最初のステップとなります。次に、二次バックゲージでシートを水平方向に 5mm 移動させます。最後に、105 bar の圧力を使用して 2 回目の 90° 曲げを行います。これでオフセットは完了し、両面の平行度は±0.05mm以内になります。この多軸制御により、手動または基本的な CNC 曲げプロセスで一般的な深さの段階的な偏差である「オフセット ドリフト」が排除されます。

オフセットを作成した後、アセンブリの互換性テストを行います。このステップは、当社のサービスの重要な差別化要因であり、アセンブリの互換性がなければ寸法精度だけでは不十分であるという理解に基づいて構築されています。このテストはサイズをチェックするだけではありません。本物またはレプリカ部品を使用して、実際の組み立て環境をコピーします。たとえば、医療機器用のオフセット ブラケットを注文した場合、当社はそのブラケットを機器のフレームのコピーに取り付けます。次に、目的の医療コンポーネントを取り付けて、オフセットによってフレームとアームの間に必要な 8mm の隙間ができているかを確認します。無理に力を入れたりブラケットの位置をずらさずにコンポーネントを固定できますか?ブラケットにあらかじめ開けられた穴はフレームの穴と一致していますか?たとえ 0.1mm 程度のズレが見つかった場合は、残りのバッチの CNC 曲げ設定を調整します。バックゲージの位置や曲げ圧力を微調整することもあります。この現実世界の検証により、オフセット部品の寸法が正確であるだけでなく、即時統合できるように最適化されていることも確認されます。

オフセット部品の品質保証は、3 つの重要な属性を中心に構築されています。私たちは、一貫したオフセット深さ、オフセット サーフェス間の平行度、アセンブリ基準点との位置合わせという 3 つの重要な点に重点を置いています。部品ごとにレーザー距離計を使用し、オフセット深さを3点で確認します。パーツ全体のばらつきが±0.05mm以下であることを確認します。平行度をチェックするには、精密平面度ゲージを使用してオフセットした 2 つの面を比較します。面間の隙間が0.08mmを超える部品は不合格となります。アライメントチェックでは、CMM を使用して、オフセットに対する事前に開けられた穴またはノッチの位置をマッピングします。設計図と±0.1mm以内で一致することを確認します。これらのチェックに合格したすべての部品には、固有のシリアル番号が与えられます。これは完全なトレーサビリティのために生産データにリンクされています。これは、完全なトレーサビリティとコンプライアンスが必須である医療機器や航空宇宙などの規制産業にとって不可欠です。

ディフォンの主な差別化要因は、組み立てに重点を置いたイノベーションへの取り組みにあります。製品設計が進化するにつれて、オフセットのニーズが頻繁に変化することは承知しています。そこで、進行中のプロジェクトに対して「迅速な再構成」を提供します。生産中にオフセットを 10mm から 12mm に変更する必要がある場合、当社の CNC マシンは 10 分以内に設定を切り替えることができます。基本的なマシンには 30 分以上かかります。これにより、ダウンタイムが大幅に短縮されます。 「オフセットの最適化」に関するアドバイスも行っております。初期設計でコストが高すぎる複雑な複数ステップのオフセットが必要な場合は、当社のエンジニアがよりシンプルなオフセット形状を提案します。たとえば、先月、クライアントは 3 つの別々の 5mm オフセットを持つブラケットを要求しました。階段状の特徴を備えた単一の 15mm オフセットに再設計しました。これにより、アセンブリとの完全な互換性を維持しながら、生産時間が 25% 短縮されました。

Difon Machinery はお客様と提携して組み立ての課題を解決し、単なる部品を提供するだけではなく、シームレスな統合を実現します。当社は、アセンブリのアライメント、多軸 CNC の精度、実際のテスト、および柔軟なサポートに重点を置いています。当社が製造するオフセット部品はすべて、お客様の生産プロセスにスムーズに適合します。これにより時間を節約し、無駄を削減し、製品の信頼性を高めます。電子エンクロージャ、産業用キャビネット、または医療機器を構築している場合、当社はオフセットのニーズを高品質ですぐに組み立てられる部品に変える準備ができています。当社のオフセット曲げの専門知識がお客様のプロジェクトにどのように役立つかについて話し合う準備はできていますか?サンプル部品を要求しますか?私たちの工場を見に来ませんか？私たちのチームにお問い合わせください。当社のプロセスがどのように板金を精密コンポーネントに変換し、製品の性能と信頼性を向上させるかをご自身の目でご覧ください。
