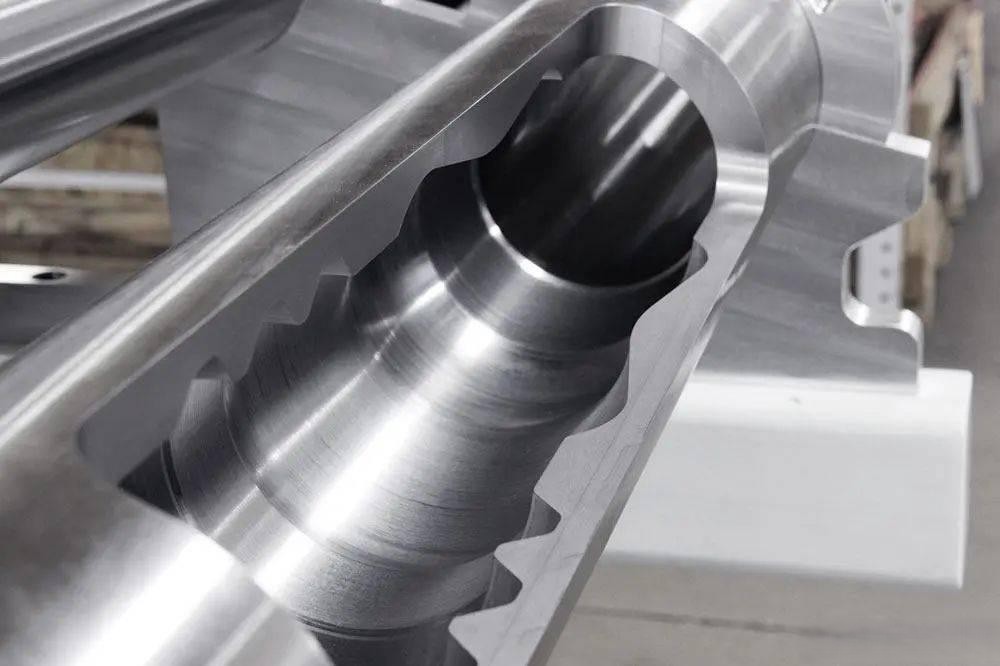

深穴掘削は、最も重要なプロセスの 1 つです。油圧マニホールド加工. 油圧マニホールドには、バルブ、ポンプ、アクチュエータ間に油圧油を導く内部通路が含まれています。 これらの通路は、流れの安定性、シール性能、システムの信頼性に直接影響します。

深穴加工とは、深さと直径の比率が大きい穴を加工することを指します。油圧マニホールドの製造では、これらの穴が内部で交差して正確な流体チャネルを形成します。 穴あけ中にずれがあると、チャンネルの位置がずれたり、漏れが発生したり、油圧が不安定になったりする可能性があります。

最新の CNC マシニング センターのほとんどは、その高い位置決め精度と再現性のある加工性能により、深穴加工に広く使用されています。適切なツールを使用すると、加工品質も簡単に再現できます。クーラント管理と切りくず分断を考慮。切りくず破壊条件が不適切な場合、穴内面の仕上げに傷がついたり、マニホールド内の作動油膜が詰まる可能性があります。

高性能油圧システムの設計者は通常、深いドリル穴に対してさまざまな形式の厳密な制御公差を採用しています。これらの深いドリル穴の多くでは、後で内部のバリを除去する必要があります。バリのない内部穴により、油圧汚染の可能性が軽減され、システムの長期信頼性が向上します。

材料の選択は、深穴加工プロセスにも影響します。アルミニウム製油圧マニホールドは機械加工が容易で、より高い加工効率を提供しますが、鋼製マニホールドは材料の硬度が高いため、より強力な切削工具とより安定した加工パラメータを必要とします。

現在、深穴穴あけおよび多軸 CNC マシニング センターは、よりコンパクトで効率的な油圧システムを実現するために油圧マニホールド加工に広く使用されています。油圧システムの統合が進み、高圧下で動作するようになるにつれて、油圧コンポーネントの製造においては、精密な深穴加工が引き続き重要なプロセスとなります。
